Cablaggio strutturato per imprese
La crescente digitalizzazione dei servizi in ambito commerciale e pubblico richiede infrastrutture di rete affidabili, sicure e facilmente scalabili.
Applicazioni come:
- sistemi gestionali e amministrativi
- servizi al pubblico (sportelli, totem, casse, POS)
- videosorveglianza IP e controllo accessi
- Wi‑Fi per personale e visitatori
- VoIP e servizi di comunicazione unificata
- sistemi di domotica e building automation
necessitano di un impianto di cablaggio strutturato progettato e realizzato secondo criteri professionali e nel rispetto delle normative vigenti.
La presente relazione descrive la struttura e le caratteristiche principali di un impianto di cablaggio strutturato destinato ad edifici commerciali o pubblici.
1. Scopo dell’impianto
L’impianto di cablaggio strutturato ha i seguenti obiettivi principali:
- Fornire un’unica infrastruttura fisica di rete per:
- dati
- voce/VoIP
- videosorveglianza IP
- sistemi di sicurezza, controllo accessi e building automation
- Garantire affidabilità, disponibilità e prestazioni adeguate alle esigenze operative.
- Permettere espansioni e riconfigurazioni (nuovi uffici, postazioni, servizi) con interventi minimi.
- Rispettare gli standard di cablaggio (es. ISO/IEC 11801, EN 50173, TIA/EIA‑568) e le normative di sicurezza elettrica e antincendio.
- Assicurare una gestione ordinata dell’infrastruttura, riducendo tempi e costi di manutenzione.
2. Descrizione dell’impianto
2.1 . Architettura generale
L’impianto è organizzato secondo una struttura gerarchica, tipica dei sistemi di cablaggio strutturato:
- Locale tecnico principale / CED (Centro Elaborazione Dati)
Punto di concentrazione dell’infrastruttura, nel quale sono installati:- armadi rack principali
- switch core/distribuzione
- router/firewall per l’accesso alla rete esterna
- eventuali server, sistemi di storage e apparati di sicurezza
- Armadi di piano o di zona
Collocati su ciascun piano o in aree significative dell’edificio, ospitano:- patch panel
- switch di accesso (access switch)
- eventuali dispositivi ausiliari (moduli fibra, PDU, ecc.)
- Cablaggio dorsale (backbone)
Collegamenti tra CED e armadi di piano/di zona, realizzati prevalentemente in fibra ottica (monomodale o multimodale, a seconda delle distanze e delle esigenze di banda) e, dove idoneo, in rame di categoria adeguata. - Cablaggio orizzontale
Collegamenti dagli armadi di piano/di zona alle prese utente situate nelle aree operative (uffici, sportelli, aule, reparti, ecc.), realizzati con cavi in rame (es. Cat.6 / Cat.6A).
2.2 - Cablaggio dorsale (backbone)
Il cablaggio dorsale ha il compito di collegare:
- CED ↔ Armadi di piano
- Eventualmente Armadi di piano ↔ Armadi di sottozona o armadi remoti
Caratteristiche principali:
- Utilizzo di fibra ottica per garantire:
- elevate velocità di trasmissione
- basse latenze
- immunità ai disturbi elettromagnetici
- possibilità di coprire distanze maggiori all’interno dell’edificio o tra edifici adiacenti
- Predisposizione di tratte ridondate (dove richiesto) per garantire continuità di servizio in caso di guasti su un percorso.
- Posa dei cavi in canaline, passerelle portacavi, cavedi o controsoffitti nel rispetto delle norme antincendio e di compartimentazione.
2.3 - Cablaggio orizzontale
Il cablaggio orizzontale connette le prese terminali degli utenti agli armadi di piano/di zona.
Caratteristiche principali:
- Utilizzo di cavi in rame a coppie twistate schermati o non schermati (es. Cat.6, Cat.6A), certificati secondo gli standard.
- Posizionamento delle prese dati in base alle esigenze operative:
- postazioni di lavoro (scrivanie, banchi di reception, sportelli)
- casse e POS in aree commerciali
- aule, laboratori, sale riunioni
- locali tecnici con apparati speciali
- Posa dei cavi in:
- canaline e battiscopa tecnici
- colonne montanti
- controsoffitti e pavimenti flottanti
- tubazioni sottotraccia
- Ogni presa è collegata in modo indipendente a un modulo del patch panel in armadio, garantendo così tracciabilità e semplicità di riconfigurazione.
2.4 - Punti di terminazione e armadiature
- Patch panel negli armadi:
- raccolgono le terminazioni dei cavi orizzontali provenienti dalle prese utente
- terminazioni dei cavi dorsali (fibra/rame) provenienti dal CED o da altri armadi
- Prese dati:
- con connettori standard RJ45 (per rame) e adattatori/terminazioni dedicate per fibra dove necessario
- etichettate in modo univoco per consentire una rapida identificazione nei diagrammi di cablaggio

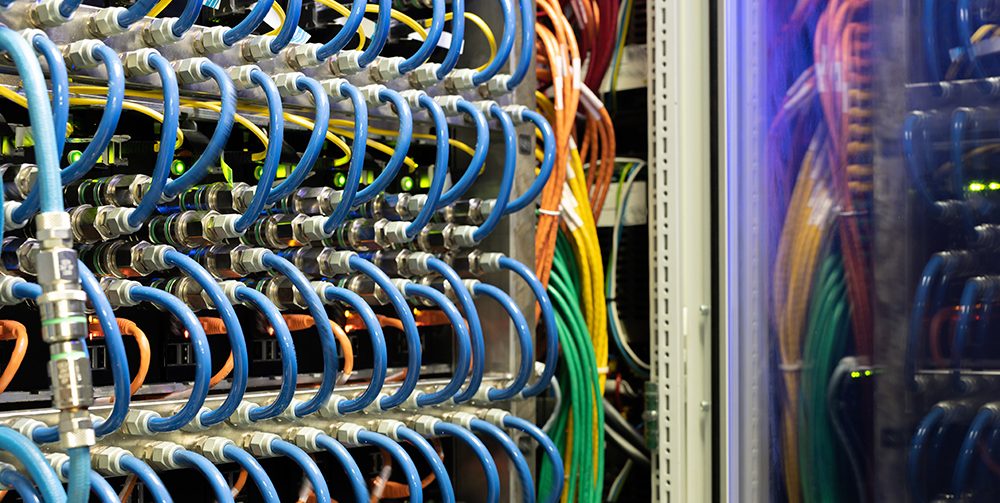

- Armadi rack:
- chiusi, ventilati e, se necessario, dotati di sistemi di climatizzazione locale
- provvisti di sistemi di alimentazione protetta (UPS, PDU) e messa a terra
- installati in locali idonei e sicuri, con accesso controllato
2.5 - Integrazione con altri sistemi
L’impianto di cablaggio strutturato costituisce la base per:
- Rete dati interna (LAN) dell’ente o dell’azienda
- Telefonia IP (VoIP): telefoni IP collegati alle prese dati
- Videosorveglianza IP: telecamere collegate via cavo agli armadi più vicini
- Wi‑Fi per personale e/o pubblico:
- Access point alimentati via cavo Ethernet (PoE) e collegati agli switch
- Sistemi di controllo accessi, antintrusione e domotica:
- centrali, lettori badge, sensori collegati alla rete IP
- Totem informativi, chioschi e postazioni pubbliche:
- punti rete dedicati, eventualmente separati tramite VLAN e politiche di sicurezza
3. Fasi di realizzazione
3.1 . Sopralluogo e raccolta requisiti
- Analisi delle planimetrie e dei percorsi disponibili (cavedi, vani tecnici, controsoffitti, canalizzazioni esistenti).
- Rilievo dei locali e delle aree operative:
- uffici amministrativi e direzionali
- sportelli al pubblico
- sale riunioni e formazione
- aree comuni, magazzini, reparti tecnici
- Identificazione delle esigenze specifiche:
- numero di postazioni, apparecchiature speciali, telecamere, access point
- eventuali requisiti di ridondanza e continuità di servizio
- vincoli normativi o interni (sicurezza, privacy, segregazione reti)
3.2 - Progettazione dell’impianto
- Definizione dell’architettura logica e fisica della rete:
- posizione CED e armadi di piano/di zona
- topologia del cablaggio dorsale
- schema del cablaggio orizzontale
- Dimensionamento:
- numero di prese dati per ciascuna area
- numero e capacità degli armadi (unità rack, spazio per espansioni)
- categoria delle linee (Cat.6/Cat.6A, fibra monomodale/multimodale)
- Produzione della documentazione di progetto:
- elaborati grafici con percorsi cavi e posizionamento prese
- schemi a blocchi del backbone e dell’infrastruttura di accesso
- eventuale layout per VLAN, segmentazione e servizi (se oggetto dell’incarico)
3.3 - Realizzazione infrastruttura e posa cavi
- Installazione o adeguamento di:
- canaline, passerelle portacavi, attraversamenti di compartimenti antincendio
- tubazioni murali e scatole a muro / pavimento
- locali tecnici, quadri e armadi rack
- Posa dei cavi dorsali (fibra e/o rame) secondo i percorsi progettati.
- Posa dei cavi orizzontali, nel rispetto:
- dei raggi di curvatura minimi
- delle distanze da linee elettriche
- delle prescrizioni di schermatura e messa a terra
3.4 - Terminazione, etichettatura e permutazione
- Terminazione dei cavi dorsali su pannelli dedicati (per fibra e/o rame).
- Terminazione dei cavi orizzontali su patch panel e prese utente.
- Etichettatura univoca di:
- prese dati
- porte sui patch panel
- cavi dorsali e orizzontali
- Organizzazione dei cablaggi a bordo armadio con:
- guide passacavi
- fascettature e sistemi di gestione dei cavi
3.5 - Collaudo e certificazione
- Esecuzione di prove strumentali su:
- linee in rame (verifica di continuità, attenuazione, NEXT, ritorno di perdita, ecc.)
- linee in fibra (potenza ottica, attenuazione, riflessione, ecc.)
- Verifica del rispetto delle prestazioni previste dagli standard di categoria (es. Cat.6/Cat.6A).
Redazione dei report di collaudo e, se richiesto, certificazione dell’impianto da parte di strumenti e procedure conformi alle normative di riferimento
3.6 - Documentazione e consegna
- Consegna al Committente di:
- planimetrie aggiornate con indicazione di prese, armadi e percorsi principali
- tabelle di corrispondenza prese/porte di armadio
- report di collaudo/certificazione
- schemi riassuntivi del backbone e della struttura logica di base
- Eventuale formazione del personale interno alla gestione di base dell’infrastruttura (permute, individuazione prese, lettura etichette).
4 Vantaggi per edifici commerciali e pubblici
- Affidabilità operativa
Riduzione dei fermi di servizio dovuti a cablaggi improvvisati o non standard; maggiore stabilità per servizi critici (gestionali, VoIP, videosorveglianza). - Scalabilità e flessibilità
Possibilità di:- aggiungere nuove postazioni
- riorganizzare spazi (spostamento uffici, sportelli, reparti)
- integrare nuovi servizi (Wi‑Fi pubblico, nuovi sistemi di sicurezza, ecc.) senza rifare completamente l’impianto.
- Gestione semplificata e manutenzione ridotta
Documentazione chiara, prese e porte etichettate, armadi ordinati: gli interventi sono più rapidi, con minori costi di manutenzione. - Conformità a standard e normative
L’aderenza a standard internazionali e normative locali:- facilita eventuali audit
- aumenta l’affidabilità complessiva dell’infrastruttura ICT
- Valorizzazione dell’immobile e dell’infrastruttura IT
Un cablaggio strutturato moderno costituisce un elemento di qualità per:- edifici direzionali e commerciali
- scuole e enti pubblici
- strutture sanitarie e poliambulatori
5. Manutenzione, espansioni e aggiornamenti
L’impianto di cablaggio strutturato è progettato per durare nel tempo e richiede normalmente una manutenzione limitata.
Sono comunque previste:
- possibilità di ampliamento del numero di prese, di armadi e di collegamenti dorsali
- integrazione di nuove tecnologie (nuove categorie di switch, PoE ad alta potenza, nuovi servizi IP)
- sostituzione progressiva degli apparati attivi (switch, router, access point) senza necessità di sostituire la parte passiva (cavi, prese, patch panel), se dimensionata correttamente in fase di progetto.
6. Conclusioni
La realizzazione di un impianto di cablaggio strutturato per edifici commerciali e pubblici rappresenta un investimento strategico che:
- garantisce la continuità e l’efficienza dei servizi al pubblico e delle attività interne
- facilita la gestione e l’evoluzione dell’infrastruttura ICT
- assicura un livello di qualità, ordine e sicurezza adeguato agli standard moderni
